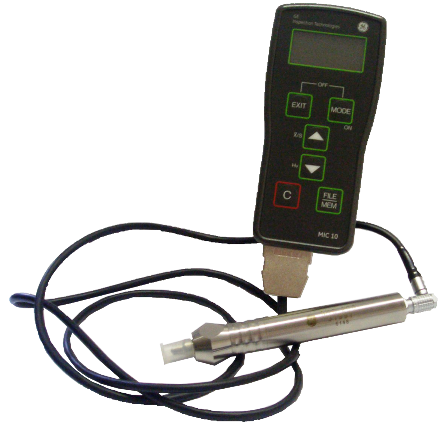

MIC 10 DL

Härteprüfungen sind immer wieder ein Thema, hier können wir auf das MIC 10 zurückgreifen.

Dabei handelt es sichum ein UCI (Ultrasonic Contact Impedanz)

Härteprüfung vor Ort nach dem UCI-Verfahren (Ultrasonic Contact Impedance)
Genormt gemäß ASTM A 1038
Sonden mit Prüflasten zwischen 1 N (HV 0,1) und 98 N (HV 10)
Automatische Umwertung in verschiedene Härteskalen und Zugfestigkeit (nur 98 N-Sonde)
Anzeige von Einzelwerten oder Mittelwerten einer Prüfreihe
Datenlogger-Ausführungen mit internem Datenspeicher für Messdaten und Geräteeinstellungen

Prüfverfahren:

Härteprüfung mit Eindringkörper nach Vickers (136°-Pyramide aus Diamant), Auswertung des Prüfeindrucks unter Last.

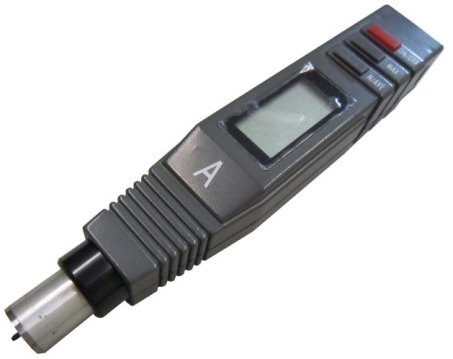

PCE-HT200

Mit diesem Prüfgerät kann die Härte von Gummi ermittelt werden. Die Ablesegenauigkeit liegt bei 0,1 Härte-Einheiten.

mobil und stationär verwendbar
folgt allen aktuellen Normen der Härteprüfung
hält den Maximalwert fest (Peak Hold)
einsetzbar für Einzel- und Serienmessungen
Datenübertragung zu PC oder Laptop möglich

Technische Daten

Messbereich: 0 … 100
Auflösung: 0,1 Härte – Grade
Genauigkeit: ±1 Härte – Grade
anzeigbare Messwerte: aktuelle Härte, Maximalwert, Mittelwert (Maximalwert bleibt gehalten)
PC-Schnittstelle: RS-232
Datenkabel: optionales Zubehör
weitere Funktionen: Selbstabschaltung, Anzeige bei zu niedriger Batteriekapazität
Versorgung: 3 x Batterie 1,25 V (V357)
Batterielebensdauer: ca. 300 h
Betriebstemperaturbereich: 0 … +40 °C
Abmessungen: 168 x 31 x 30 mm
Gewicht: 145 g

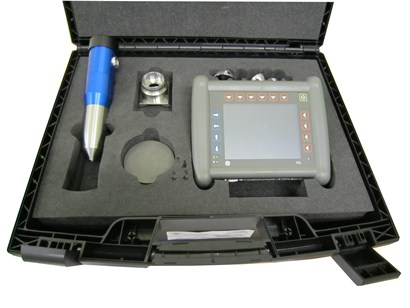

Krautkramer TIV Härteprüfgerät

Mit Hilfe einer speziellen Optik ermöglicht das innovative TIV-Verfahren (Through Indenter Viewing), eine direkte optische Auswertung des Diamanteindruckes gemäß Vickers unter Last. Das Bild des Eindruckes wird zum Anzeigegerät übertragen und automatisch ausgewertet.

Härteprüfung nach Vickers unter Prüfkraft
Blick durch den Vickersdiamanten mit Hilfe eines speziellen optischen Systems und einer CCD-Kamera
Direkte Kontrolle und Beurteilung der Qualität des Messwertes Überprüfung durch Abbildung des Eindruckes auf dem Farbbildschirm
Vollautomatische Auswertung des Diamanteindrucks und unmittelbare Ermittlung der Diagonallängen
Unabhängig von der Prüfrichtung und dem Material des Prüfobjekts
Messbereich reicht von etwa 30 HV bis zu über 1000 HV (je nach Sonde)

Technische Daten:

Grundgerät

Gewicht: ca. 1400g (inkl. Akkupack)
Bildschirm: 14,5cm TFT, 240×320 Pixel

Prüfsonde

Gehäuse: VA, Aluminium
Gewicht: ca. 630g
Schutzart: IP 42

Schnittstellen

RS-232 bidirektional, 9-pol. Sub-D
Ethernet: 10MBit/s
Sonderkabelanschluss: 20-pol. AMP 050
Spannungsversorgung: Kleinspannungsbuchse 12V 2A

Auswertung

Messverfahren: TIV (Through-Indenter-Viewing) mit Vickersdiamant
Eindringkörper: Diamantpyramide nach Vickers, Dachwinkel 136°
Messtoleranz: ±3,6% maximale Abweichung des Mittelwertes aus 5 Messungen vom Sollwert der Härtevergleichsplatte. (für Messungen bei Raumtemperatur)
Spannweite: 5% maximal (200 … 900 HV), abhängig vom Material, Oberflächenbehandlung und Temperatur
Statistik: Mittelwert, Spannweite, Standardabweichung, Min., Max., Prozessfähigkeitsindex
Umwertung: nach DIN 50150, ASTM E140
Umwerteskalen: HV, HB, HRB, HRC, HS, N/mm2
